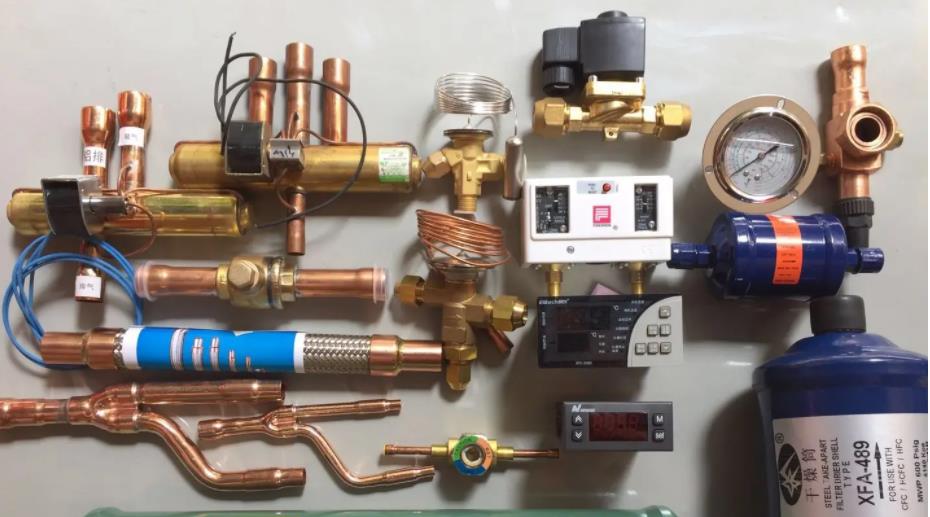

1、斯派莎克四通阀工作原理 四通阀主要由电磁阀和阀体两部分组成。阀体又分为导阀和主阀，两者之间用毛细管连接在一起不能拆卸。在主阀的内部设置有橡胶材质的滑块，主要是用来切换管道的。中间位置由四通阀结构不难发现，当主滑阀处于中间位置状态时，如下图所示，E、S、C三条接管相互通气，产生中间流量，此时，压缩机内高压管内的冷媒可以直接流回低压管。

设计中间流量的目的是当主滑阀处在中间位置时，能起到卸压的作用，使系统免受高压破坏。 (1)制冷过程 如下图所示，当空调器处在制冷状态时，四通阀不通电，四通阀处于ES连通，DC连通的状态，制冷剂通过压缩机压缩转变为高温高压的气体，由四通阀的D口进入，由C口排岀，进入室外机的冷凝器，在冷凝器吸冷放热后变成中温高压的液体，经膨胀阀后，变成低温低压的液体，经过室内机蒸发器吸热放冷作用后，变成低温低压的气体，从四通阀的E口进入，由S口回到压缩机，然后继续循环。

 (2)制热过程 斯派莎克如下图所示，当空调器处在制热状态时，四通阀通电，活塞向右移动，使DE连通，SC连通，制冷剂通过压缩机压缩转变为高温高压的气体，通过四通阀的D口进入，由E口排出，进入室内机冷凝器，在冷凝器吸冷放热后变成中温高压的液体，经膨胀阀后，变成低温低压的液体，经过室外机的蒸发器吸热放冷作用后，变成低温低压的气体，由四通阀的C口进入，由S口回到压缩机，然后继续循环。

2、斯派莎克四通阀控制电路工作原理 四通阀控制电路主要由微处理器、反相器、继电器盒、四通阀等组成，如下图所示。若室内机发出制热命令，微处理器IC1芯片第28脚输出高电平的驱动控制脉冲信号，给驱动器IC2的第12脚，使其输岀一低电平驱动信号，触发继电器RY2动作，开关被吸合。使220V市电经过滤波后加到四通阀的电磁阀上，四通阀电磁阀通电后吸合。控制四通阀的活塞运动，使制冷剂改变流向，空调器开始制热。 1、斯派莎克四通阀工作原理 四通阀主要由电磁阀和阀体两部分组成。阀体又分为导阀和主阀，两者之间用毛细管连接在一起不能拆卸。在主阀的内部设置有橡胶材质的滑块，主要是用来切换管道的。中间位置由四通阀结构不难发现，当主滑阀处于中间位置状态时，如下图所示，E、S、C三条接管相互通气，产生中间流量，此时，压缩机内高压管内的冷媒可以直接流回低压管。
